                      配電箱接線是成套設備制造商電工的重要工作之一。接線過程應使配電箱的內部接線看起來整潔清晰,相線不應凌亂、扭曲或分散。今天,用示例圖詳細解釋如何連接內部的電線配電箱。

                      一、準備工作:

                      1.箱子已經安裝好了。

                      2.部件和輔助材料:空氣開關、三相導線和扎帶。

                      3.工具:電動手鉆、開口、六角凹頭、螺絲刀、壓線鉗、剝線鉗、小刀等。4.注:空口型號符合設計圖紙,配電箱安裝要求。

                      第二,配電箱內導軌安裝

                      1.要求:導軌應水平安裝,并與蓋板的開口操作孔相匹配。

                      2.導軌安裝照片:

                      三、空開安裝

                      1.要求:

                      (1)當安裝為空時,首先要注意盒蓋上方安裝孔的位置,確保空的位置在盒蓋的預留位置。其次,安裝時開關從左到右排列,預留開關位置為一個整體位置。

                      (2)預留位置一般位于配電箱的右側。在首先排總的空開口和分開的空開口之間,為首先個空開口布線保留完整的整個位置。

                      2.首先張清空安裝照片(首先排左側預留位置):

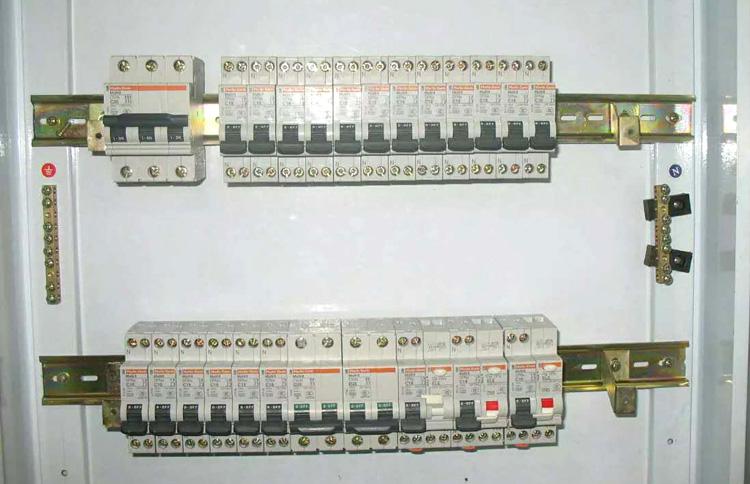

                      3.清空已安裝的照片:

                      四、零線連接上的空

                      1.要求:

                      (1)零線顏色要用藍線。

                      (2)照明和插座電路一般采用2.5 mm2導線,每根導線的串聯空數不得大于3??照{回路一般采用2.5mm2或4.0mm2導線,一根導線配一根開路。

                      (3)不同相之間的零線不得共享。如果a匹配的首先根黃線連接到兩個16A照明開口,則a相匹配的空的開口零線只能與兩個開口匹配,并且匹配后直接連接到零線端子。

                      (4)總空口和箱體內每個空口之間的接線一般向左,2+引出線一般向右。

                      (5)箱內接線應平直,無顆粒連接。電線應使用大小合適、間距均勻的塑料扎帶捆扎。

                      6.導線彎曲應一致,不得有死彎,防止損壞導線絕緣和內部銅芯。

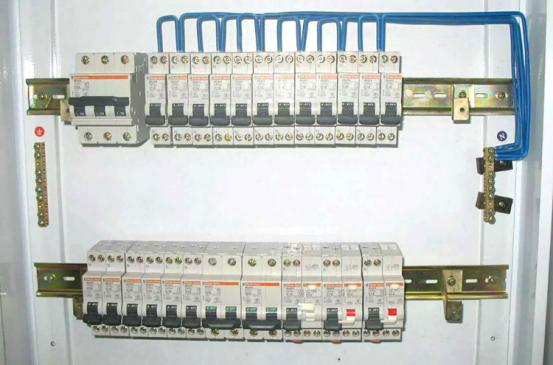

                      2.零線連接照片(首先行):

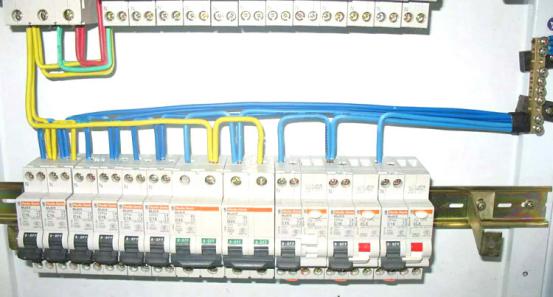

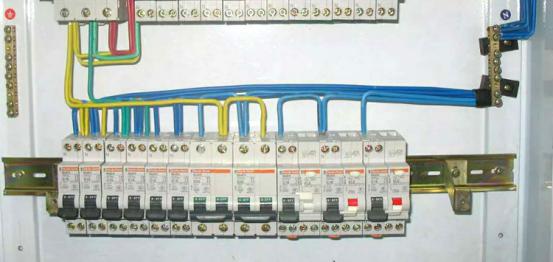

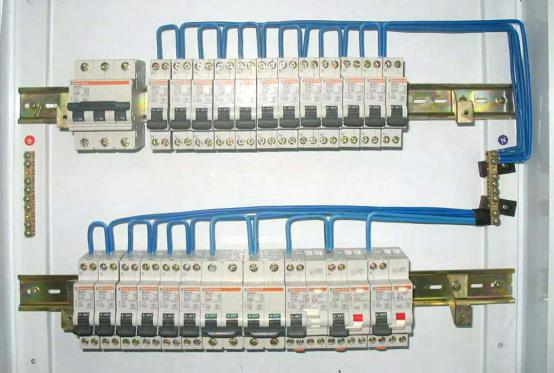

                      3.零線連接照片(第二行):

                      五、先排空打開三相接線

                      1.要求:

                      ①A相為黃色,B相為綠色,C相為紅色。

                      (2)與零線連接要求相同。

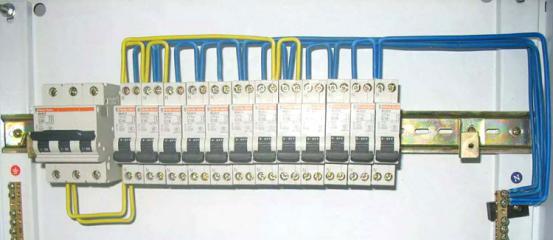

                      2.首先個空A匹配線的照片:

                      3.首先個空的匹配線的照片:

                      4.首先個清空的C匹配線的照片:

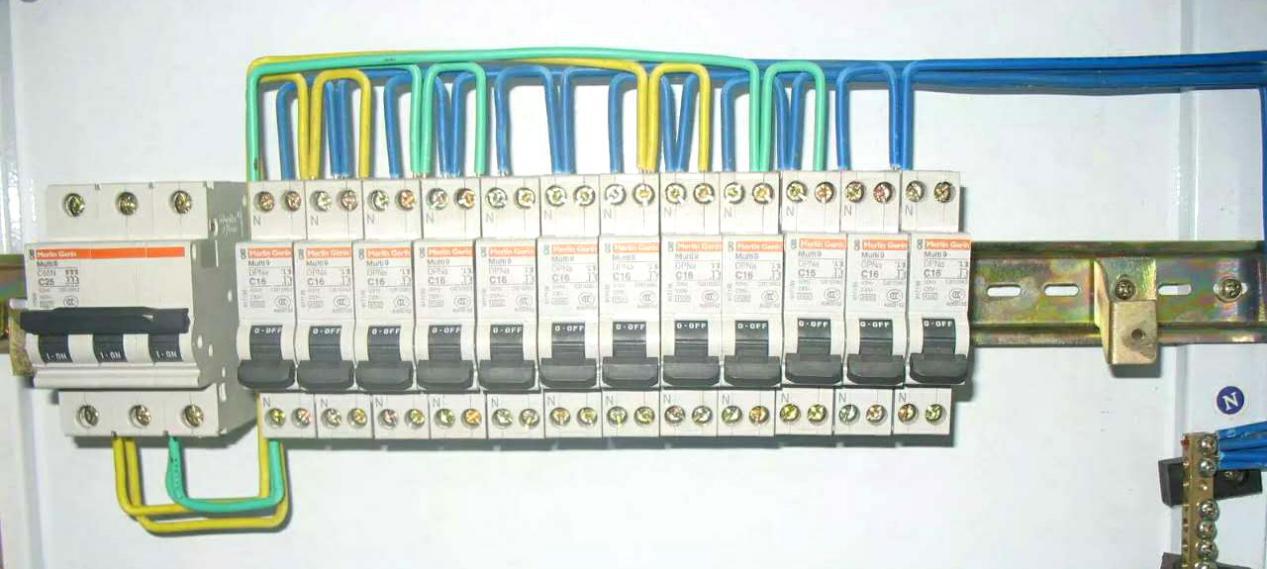

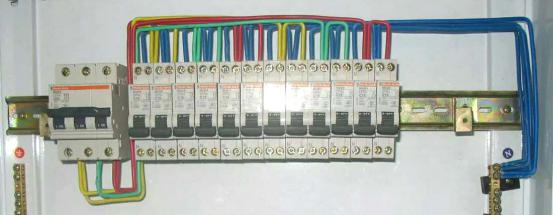

                      5.首先行連接后的效果:

                      六、第二次排空打開電線

                      1.要求:

                      ①A相為黃色,B相為綠色,C相為紅色。

                      (2)照明和插座電路一般采用2.5 mm2導線,每根導線的串聯空數不得大于3??照{回路一般采用2.5mm2或4.0mm2導線,一根導線配一根開路。

                      (3)不同相之間的零線不得共享。如果a匹配的首先根黃線連接到兩個16A照明開口,則a相匹配的空的開口零線只能與兩個開口匹配,并且匹配后直接連接到零線端子。

                      (4)總開口與箱內各開口之間的接線一般向左,出線一般向右。

                      (5)箱內接線應平直,無顆粒連接。電線應使用大小合適、間距均勻的塑料扎帶捆扎。

                      6.導線彎曲應一致,不得有死彎,防止損壞導線絕緣和內部銅芯。

                      2.第二張空A火柴線的照片:

                      3.第二個空的匹配線的照片:

                      4.第二次倒空的照片——火柴線:

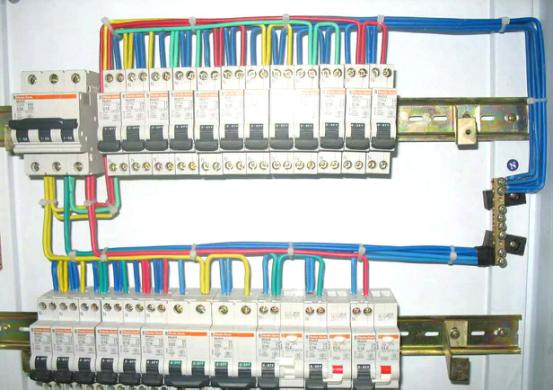

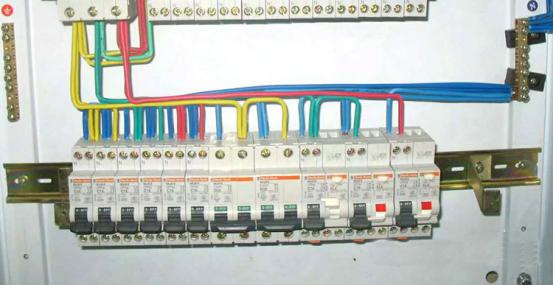

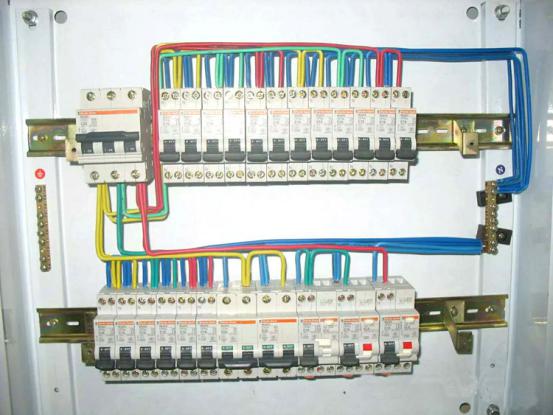

                      5.連接兩行零線(藍色)、相A(黃色)、相B(綠色)和相C(紅色)后的照片:

                      七、鐵絲綁扎

                      1.要求:

                      (1)導線應采用塑料綁扎,綁扎尺寸應合適,間距應均勻,一般為100毫米..

                      (2)綁好后,用鉗子將未使用的部分切斷。

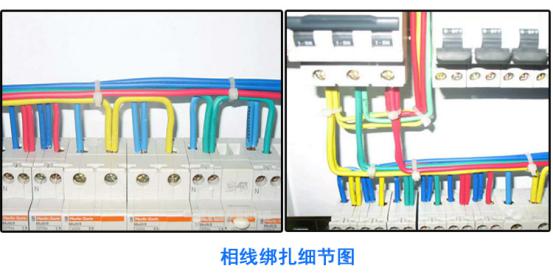

                      2.電線捆綁細節:

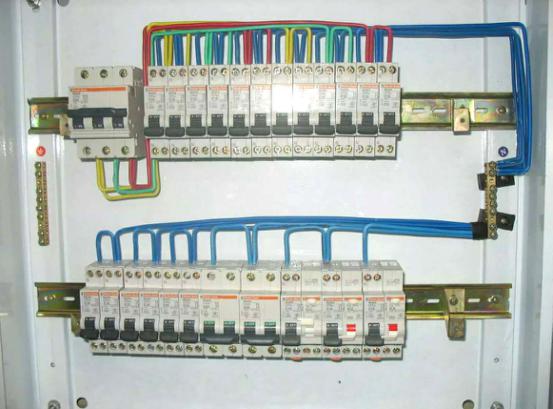

                      3.焊線完成后的效果圖:

                      本文提供的圖例只是某一條內部接線的示意圖,零線和相線的連接要求可作為參考。但是,其他方面,如配電箱內部開關型號規格、數量等。,以客戶提供的設計圖紙為準,并根據圖紙要求和技術參數進行。
